温控器与压力表在暖通系统中的作用及选型要点解析

暖通系统的稳定运行，很大程度上取决于对温度与压力这两个核心参数的精准掌控。温控器负责按设定逻辑驱动阀门或执行器调节热量输出，压力表则实时反映管网的水力工况，两者配合流量计、液位计和温度传感器构成完整的监测与控制闭环。选型不当，轻则导致能耗偏高、室温波动，重则引发设备频繁启停甚至管路超压。

温控器选型：控制精度与负载匹配是关键

暖通场景中常见的温控器分为机械式与电子式两类。机械式结构简单、成本低，适合风机盘管等对精度要求不高的场合；电子式温控器支持PID调节，控温偏差可控制在±0.5℃以内，适用于地暖分区控制或恒温恒湿机组。选型时需重点关注三个参数：

• 额定负载电流——直接驱动电加热或电动阀时，负载电流应留出20%以上余量
• 传感器类型——NTC热敏电阻与PT1000铂电阻的阻值特性不同，必须与温控器输入规格匹配
• 通讯协议——楼宇自控项目中优先选择支持Modbus或BACnet的型号，便于接入BA系统

压力表与传感器：量程选择与取压点布置

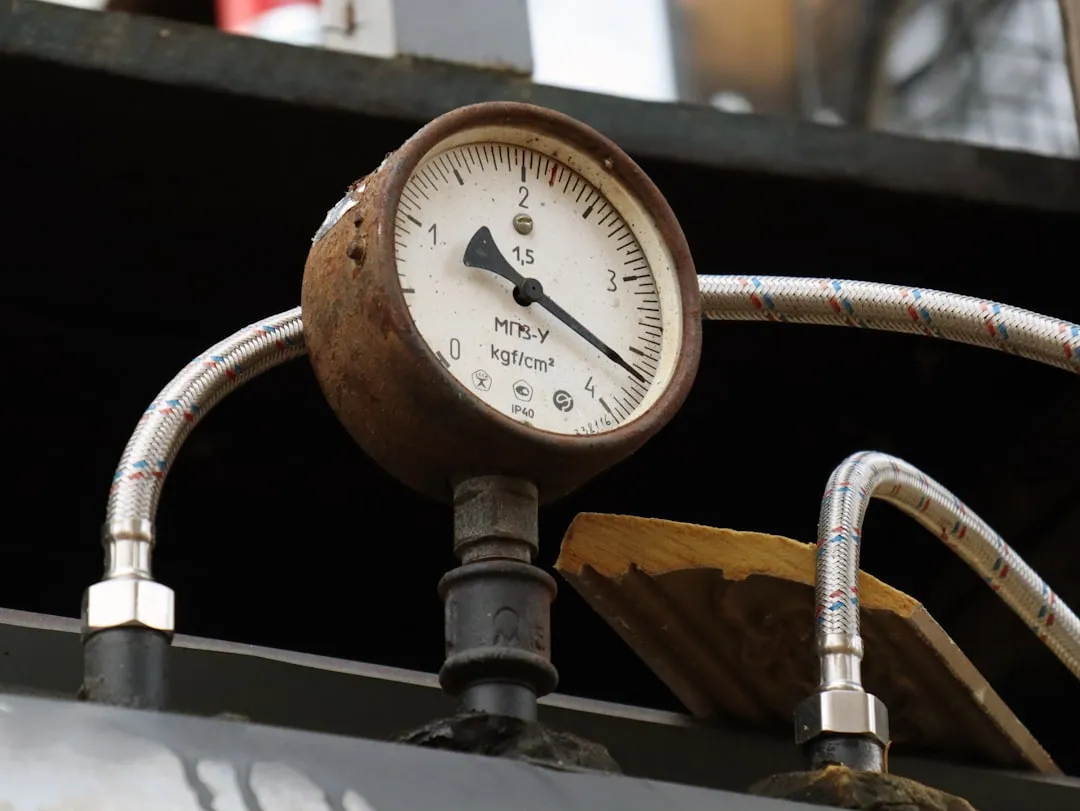

压力表在暖通系统中的核心作用是监测水泵进出口压差、过滤器前后压损以及管网末端供水压力。量程选择遵循“正常工压处于表盘1/3~2/3区间”的原则，例如空调冷冻水系统工作压力约0.6~1.0MPa，宜选用1.6MPa量程的表。精度等级方面，用于一般监测的2.5级表即可满足，而用于水泵联动控制的取压点建议采用1.6级或更高精度。

温度传感器与压力表的安装位置同样影响数据可靠性。温度传感器应避开阀门、弯头等湍流区域，插入深度不少于管径的1/3；压力表取压点应设在直管段上，与温度传感器保持至少5倍管径的距离，避免相互干扰。

流量计与液位计的协同作用

在换热站和定压补水装置中，流量计用于计量系统循环流量与补水量，电磁流量计因无阻流件、精度可达±0.5%而成为主流选择。液位计则用于膨胀水箱和软化水箱的液位监控，投入式液位计安装简便，超声波液位计适合有腐蚀性或易结垢的介质。两者与温控器、压力表的数据在PLC或DDC控制器中汇合，实现补水阀联动和缺水保护。

以银川某商业综合体的空调水系统改造为例：原系统仅靠人工读取压力表判断水泵运行状态，冷冻水供回水温差长期不足5℃。改造后在各楼层支路加装电子式温控器与电磁流量计，换热站加装压力传感器和投入式液位计，通过DDC实现压差旁通阀自动调节。改造后冷冻水供回水温差提升至7℃，循环水泵能耗下降约18%。

暖通系统的仪表选型没有“万能方案”，核心原则是：温控器看控制精度与负载匹配，压力表看量程与精度等级，流量计和液位计看介质特性与安装条件，温度传感器看响应时间与插入深度。把参数选对、把安装位置定准，系统运行的稳定性和能效水平自然会有明显改善。
